Rechner für Blender bauen – Teil 4 – Arbeitsspeicher und Festplatte

Unterstützt durch Affiliate-Links

In diesem Abschnitt verbauen wir folgende Teile:

Bisher haben wir den Prozessor mit entsprechendem Kühlelement auf das Mainboard aufgebracht. Der jetzt hinzu kommende Arbeitsspeicher besteht aus zwei DDR4-Riegeln mit jeweils 16GB.

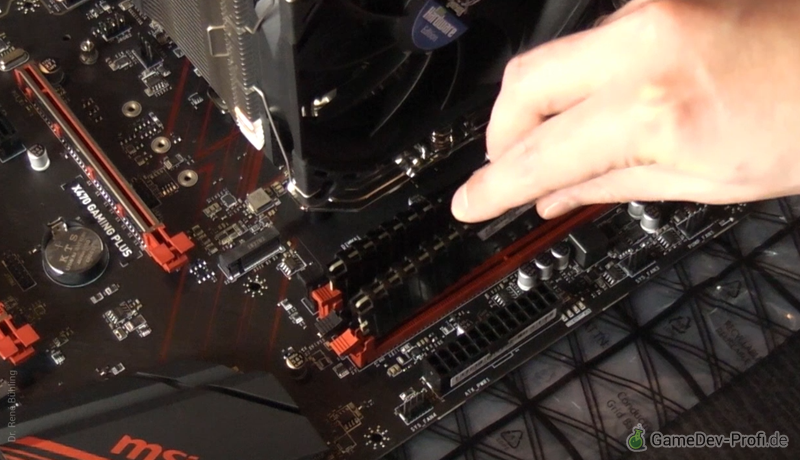

Die Installation ist sehr einfach, man muss die Riegel im Prinzip nur in die Slots stecken. Dabei sollte man aber auf die richtige Steckplatzzuordnung achten, die in der Anleitung des Boards beschrieben wird. Im wesentlichen müssen zwei Riegel in die zwei gleichfarbigen Slots platziert werden. Gemäß der Anleitung verwende ich die beiden roten Steckplätze.

Dort jeweils die Verriegelung lösen und den Speicher in den Steckplatz drücken bis die Anker wieder einschnappen. Da die Kontakte des Speicherriegels in zwei unterschiedlich große Gruppen geteilt sind, gibt es nur eine richtige Ausrichtung im Steckplatz, die auch tatsächlich passt.

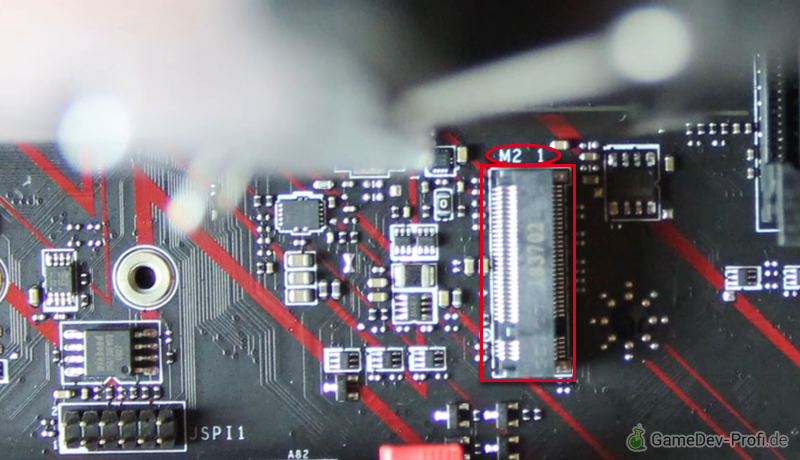

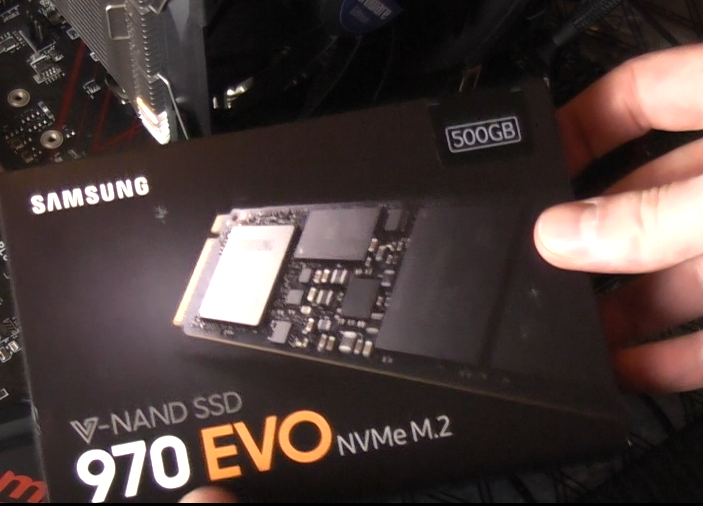

Um überhaupt starten zu können, brauchen wir noch eine Festplatte. Hier verwende ich eine SSD-Platte, die unglaublich schnell ist. Diesen Geschwindigkeitsvorteil wirst Du insbesondere an der Startzeit von Windows, aber auch anderen Programmen und Spielen, deutlich merken. Im Gegensatz zu den recht klobigen klassischen 3.5″-SATA-HDD-Festplatten ist die SSD-Speicher ein kleiner unscheinbarer Riegel. Das Board verfügt über zwei mögliche SSD-Steckplätze, die mit M2_1 und M2_2 beschriftet sind.

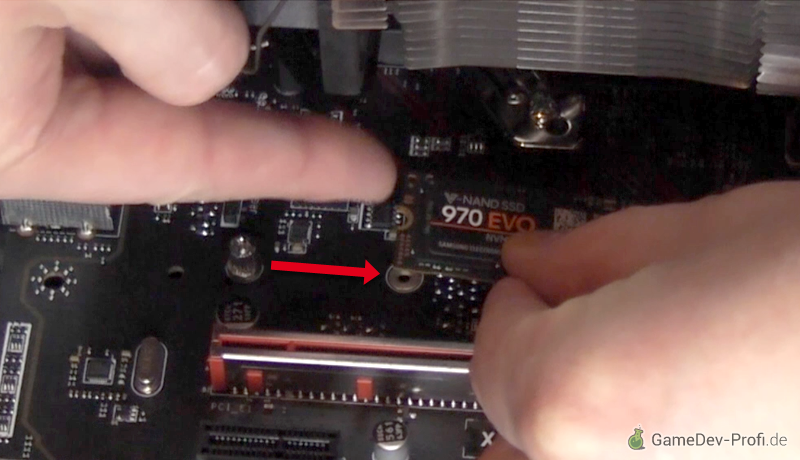

Bevor der Speicher endgültig eingebaut werden kann, muss die Größe geprüft und ggf. der Abstandhalter in der richtige Loch versetzt werden, so dass der Riegel beim Einstecken direkt auf dem Abstandhalter aufliegt.

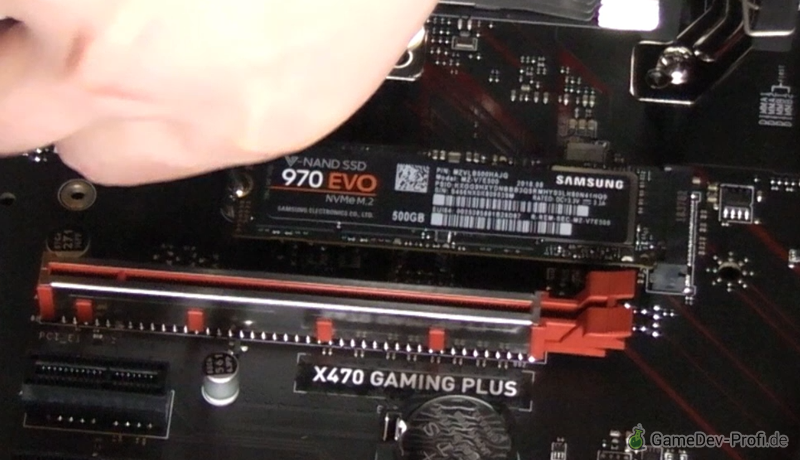

Anschließend wird der Riegel in einem Winkel von ca. 30° eingesteckt und auf den Abstandhalter runtergedrückt. Zur Fixierung kommt eine sehr kleine Schraube aus dem Lieferumfang des Boards zum Einsatz. Die winzige Schraube wird in zweifacher Ausfertigung geliefert und ist separat eingeschweißt. Man kann sie sehr leicht übersehen.
